Yamaha Raptor 700
Pokrywa sprzęgła

Rok realizacji projektu: 2016

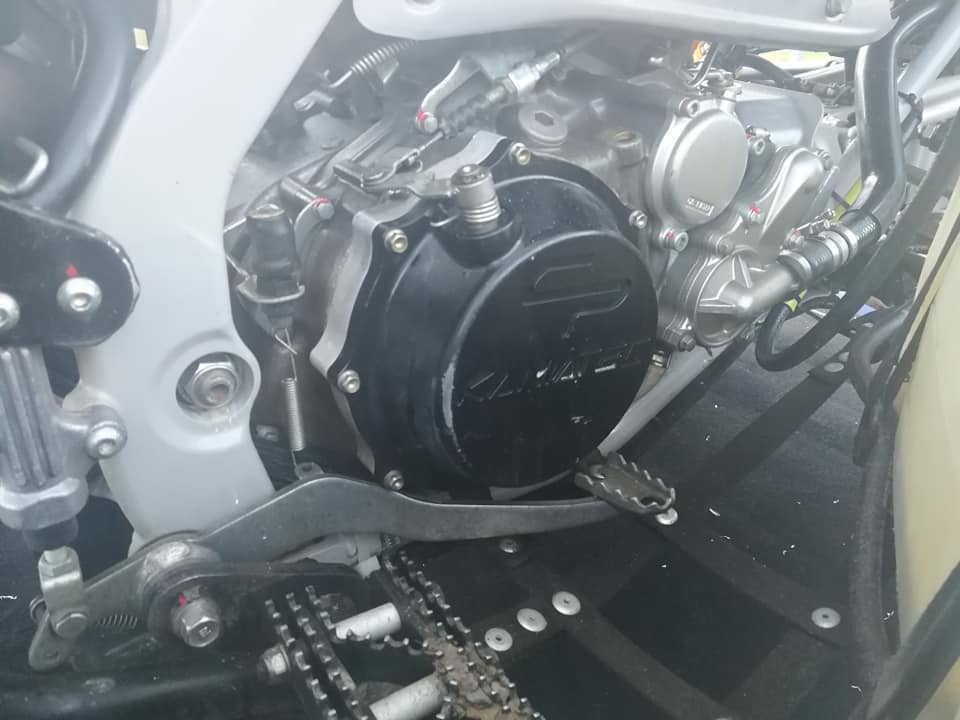

Zadaniem w tym projekcie było opracowanie skutecznego rozwiązania umożliwiającego szybką wymianę tarcz sprzęgła w silniku rajdowego quada Yamaha Raprot 700, nawet na odcinku rajdowym. Konstrukcja seryjnej pokrywy sprzęgła uniemożliwia przeprowadzenie takiej operacji, co w przypadku awarii skutkuje koniecznością wycofania się z rajdu.

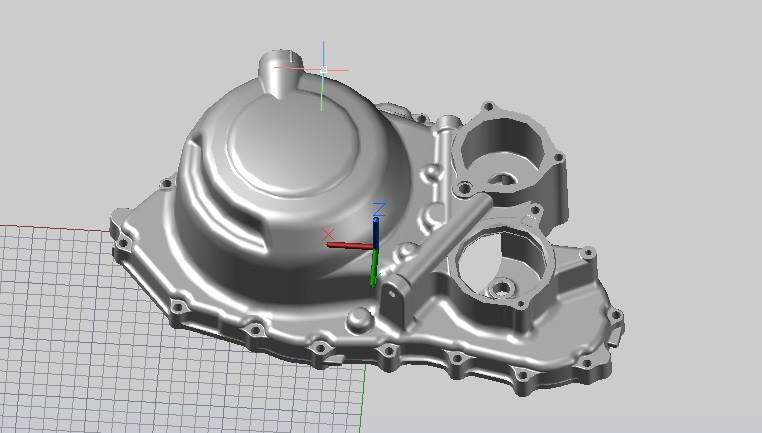

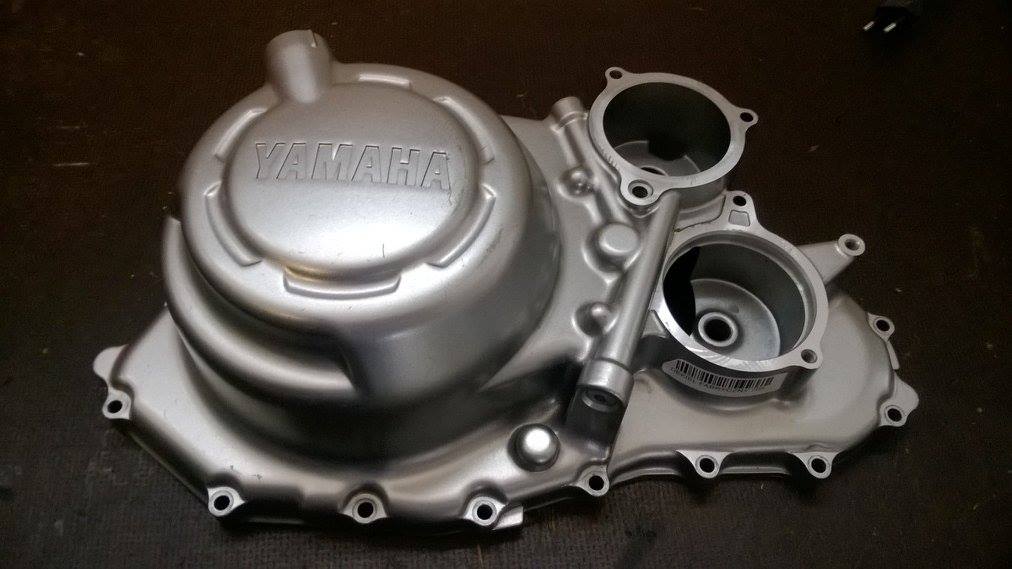

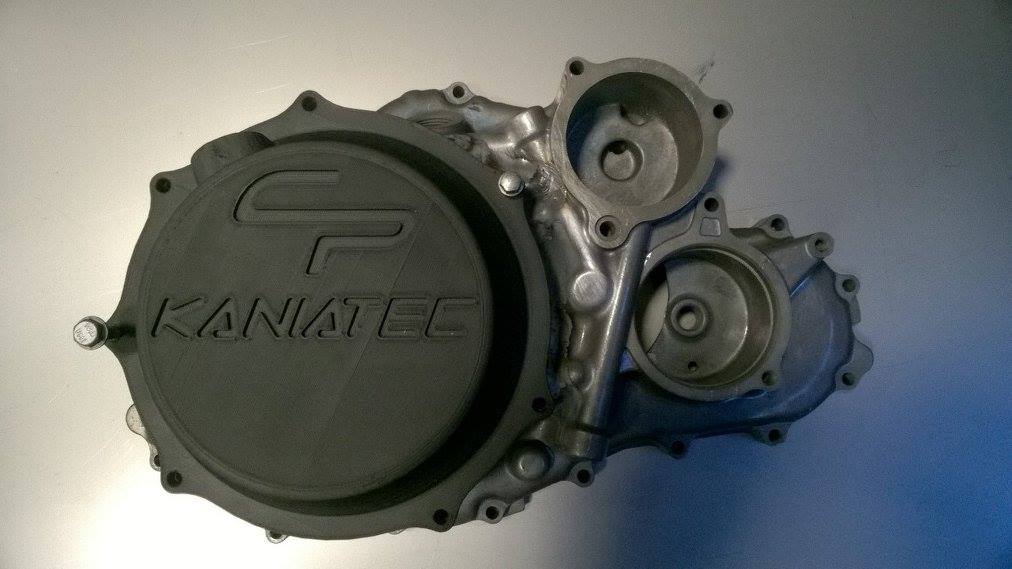

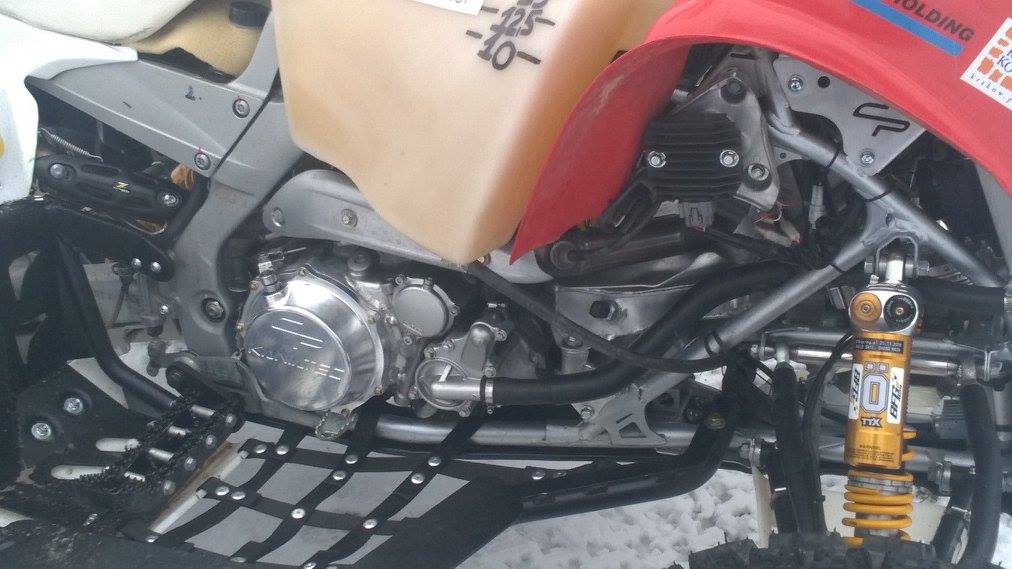

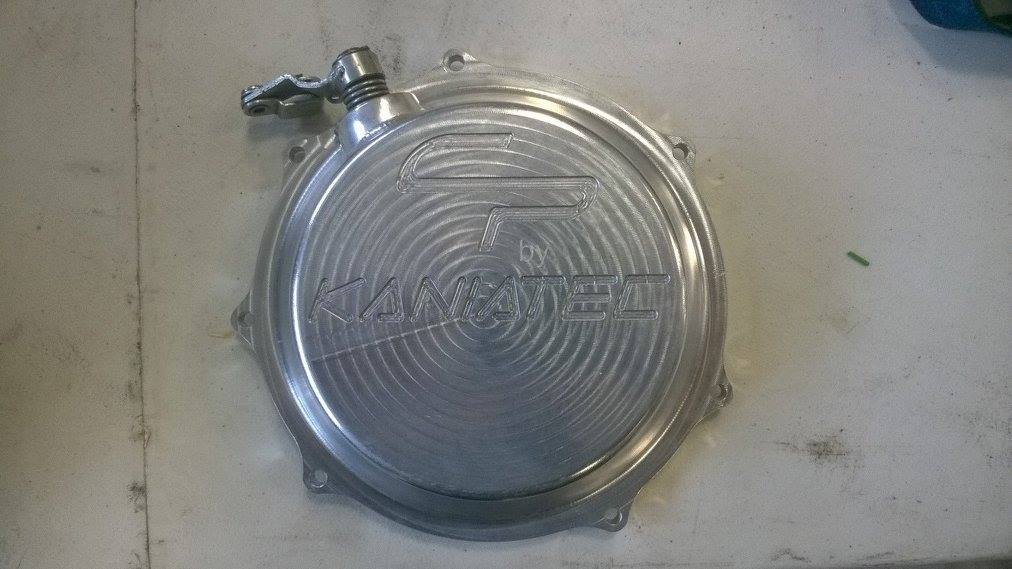

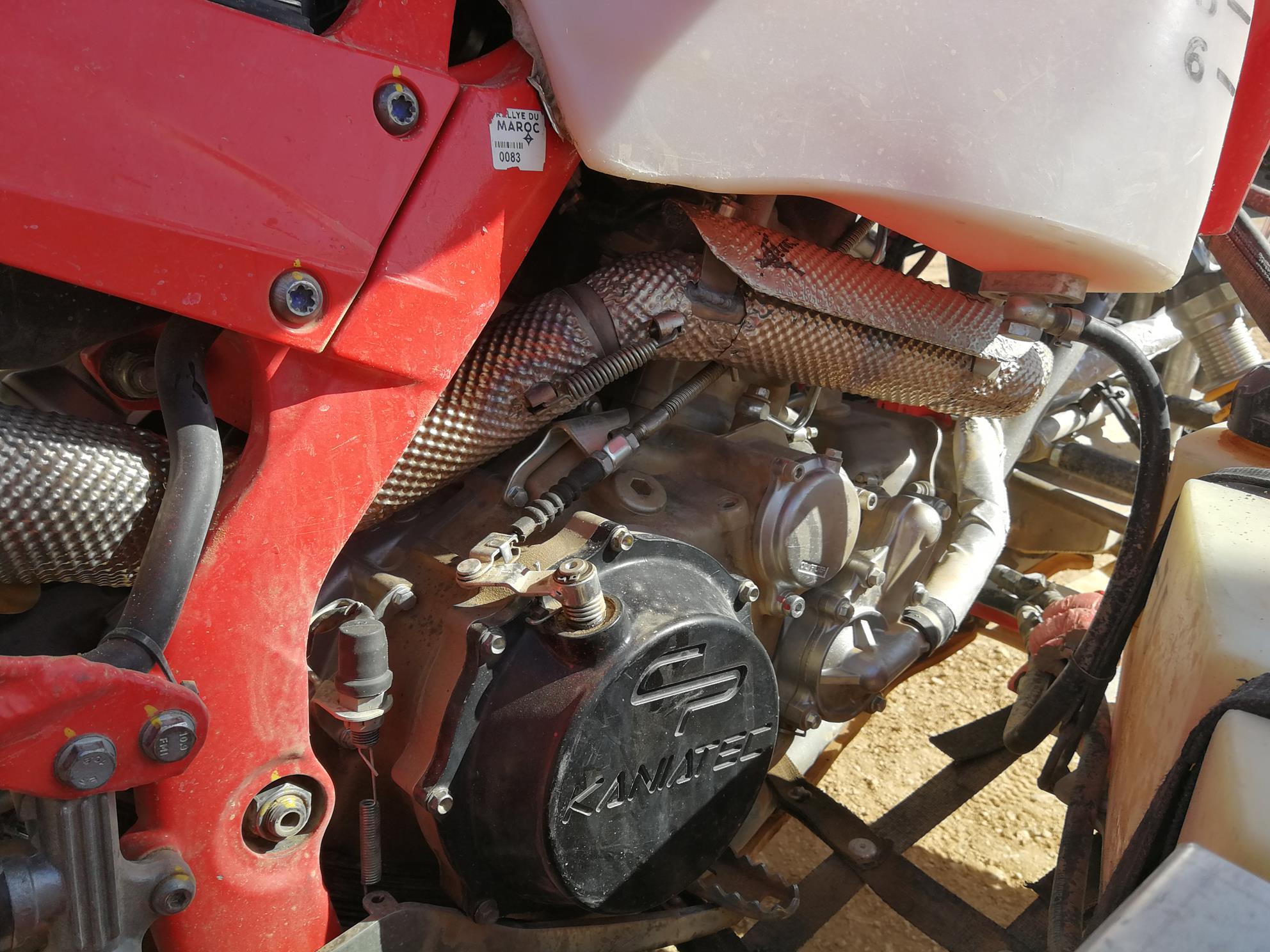

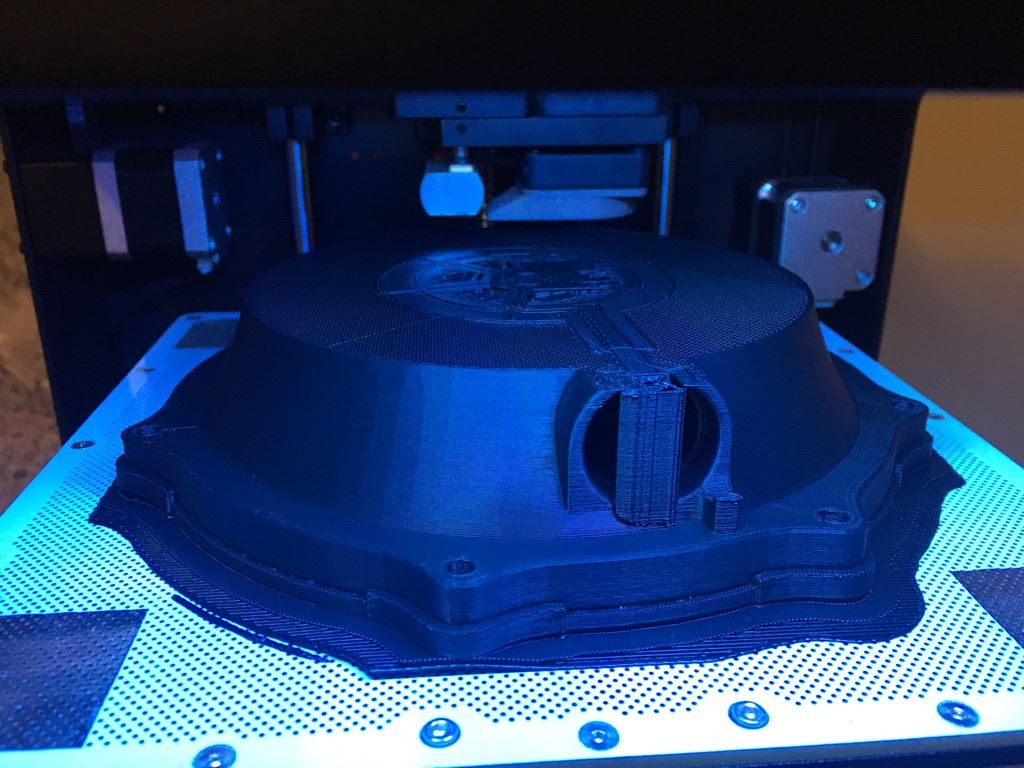

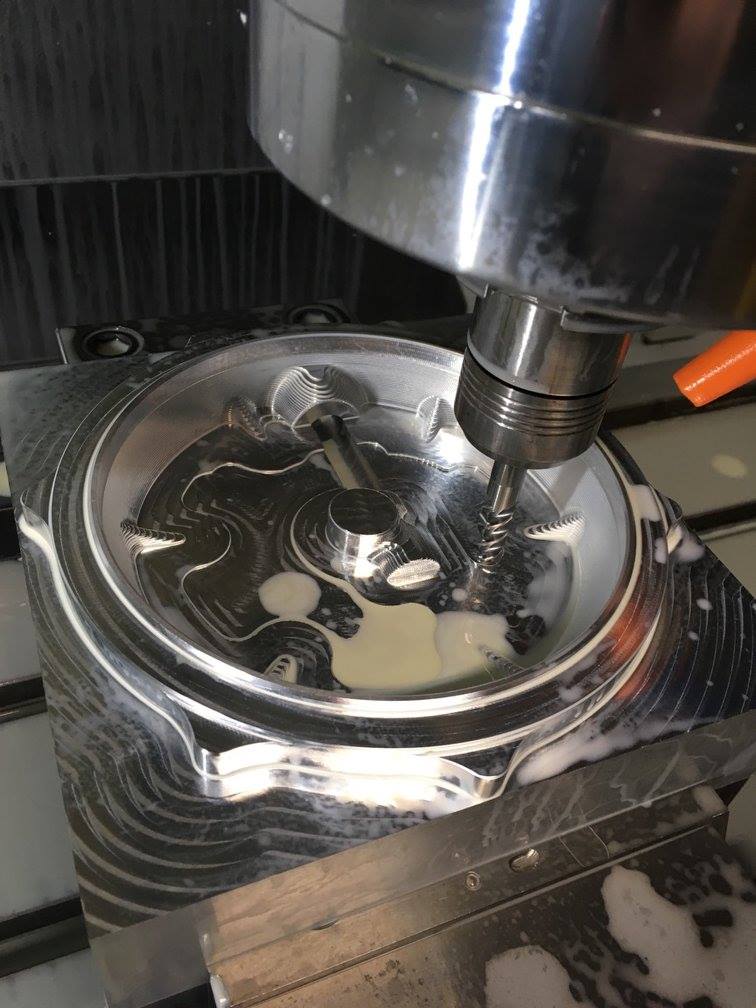

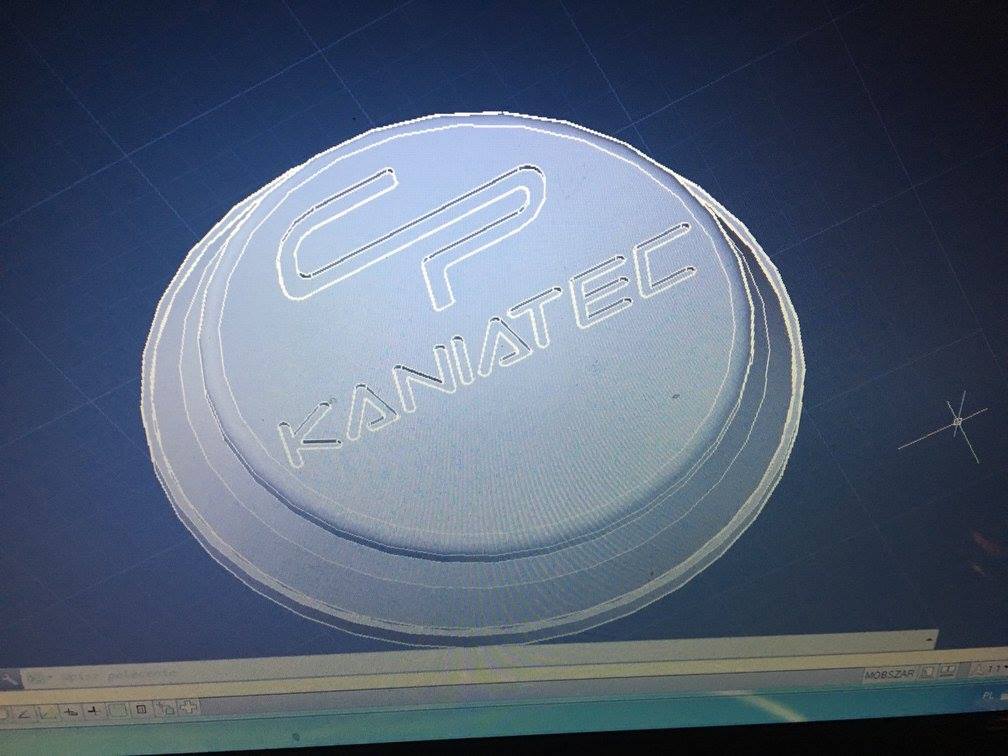

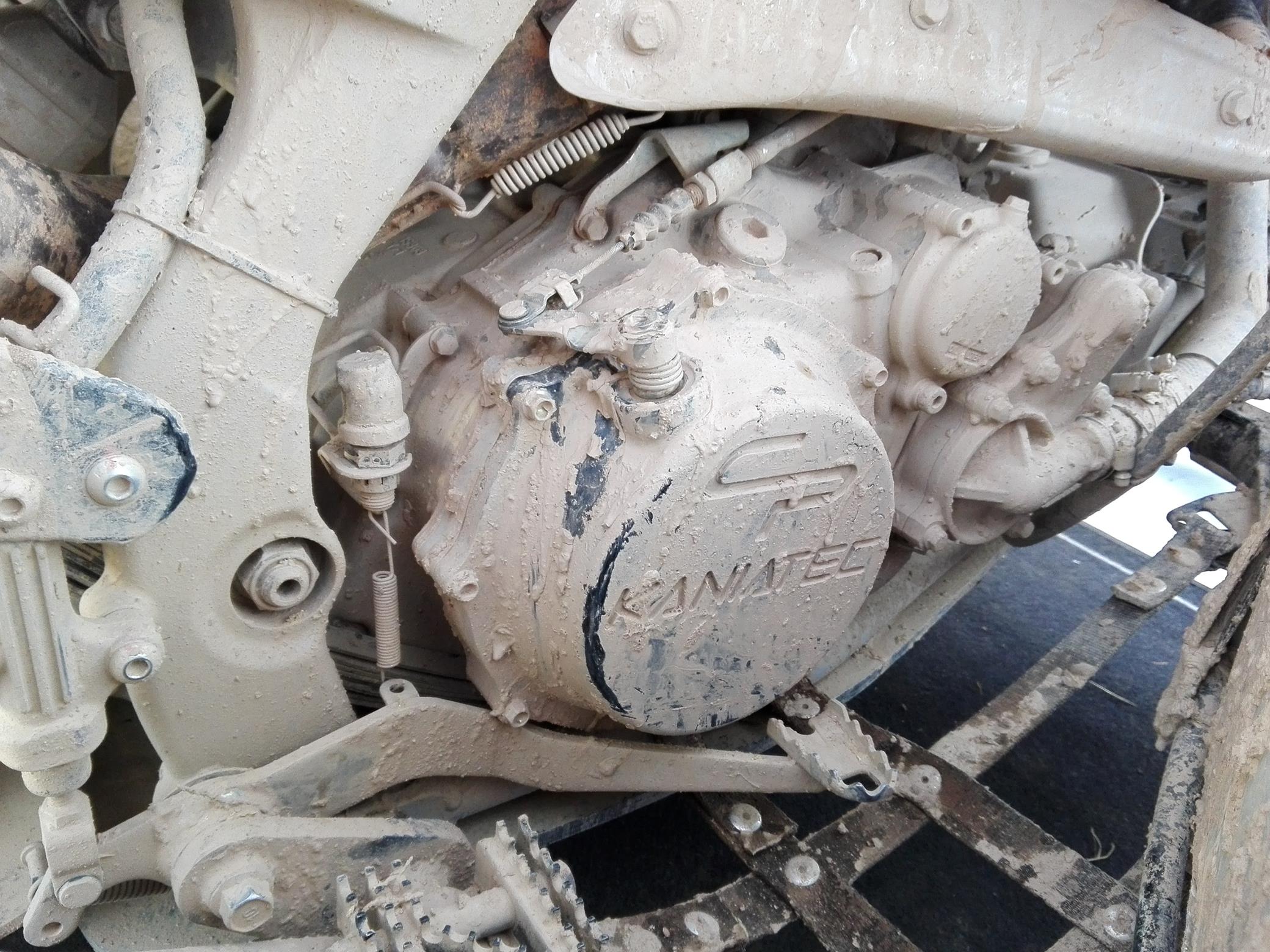

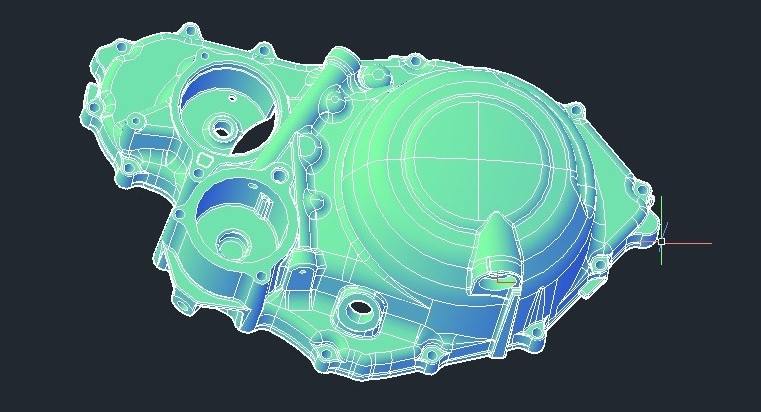

Przy współpracy z Kaniatec Automotive Engineering zostało opracowane stosowne rozwiązanie na bazie seryjnej pokrywy sprzęgła Yamahy Raptor. Tworząc nowy projekt wyszliśmy od zeskanowania trójwymiarowego seryjnej pokrywy sprzęgła. Następnie na podstawie skanu został zamodelowany plik graficzny, który posłużył do opracowania modelu szukanego rozwiązania. Projekt ten został w dalszej kolejności wydrukowany na drukarce 3D, jako model służący do pomiarów rzeczywistych. W końcowej fazie powstał testowy model funkcjonalny, który po pomyślnym przejściu testów został wykonany w kilku egzemplarzach i wdrożony do użytkowania.

Główne zalety:
